矿井水深层回灌过程量质耦合模拟分析

赵春虎 杨建 王世东 周建军 许峰 刘基

赵春虎, 杨建, 王世东, 周建军, 许峰, 刘基. 矿井水深层回灌过程量质耦合模拟分析[J]. 煤田地质与勘探, 2021, 49(5): 36-44. doi: 10.3969/j.issn.1001-1986.2021.05.004
引用本文: 赵春虎, 杨建, 王世东, 周建军, 许峰, 刘基. 矿井水深层回灌过程量质耦合模拟分析[J]. 煤田地质与勘探, 2021, 49(5): 36-44. doi: 10.3969/j.issn.1001-1986.2021.05.004
ZHAO Chunhu, YANG Jian, WANG Shidong, ZHOU Jianjun, XU Feng, LIU Ji. Coupling simulation of groundwater dynamics and solute transfer in the process of deep reinjection of mine water[J]. COAL GEOLOGY & EXPLORATION, 2021, 49(5): 36-44. doi: 10.3969/j.issn.1001-1986.2021.05.004
Citation: ZHAO Chunhu, YANG Jian, WANG Shidong, ZHOU Jianjun, XU Feng, LIU Ji. Coupling simulation of groundwater dynamics and solute transfer in the process of deep reinjection of mine water[J]. COAL GEOLOGY & EXPLORATION, 2021, 49(5): 36-44. doi: 10.3969/j.issn.1001-1986.2021.05.004

矿井水深层回灌过程量质耦合模拟分析

doi: 10.3969/j.issn.1001-1986.2021.05.004
基金项目:

陕西省自然科学基础研究计划项目 2020JM-715

天地科技股份有限公司科技创新基金项目 2018-TD-MS069

天地科技股份有限公司科技创新基金项目 2018-TD-QN052

详细信息
    第一作者:

    赵春虎,1981年生,男,陕西扶风人,博士,研究员,从事矿山水害防治与矿区水环境保护研究. E-mail: zhaochunhu@cctegxian.com

  • 中图分类号: TD32

Coupling simulation of groundwater dynamics and solute transfer in the process of deep reinjection of mine water

  • 摘要: 矿井水深井回灌是矿井水“转移存储”处理的主要形式,根据鄂尔多斯盆地煤矿区地质和矿井水特征,从回灌目的层地下水与矿井水的匹配性、上下岩层的隔水性、回灌层的渗透性以及封闭性角度提出了矿井水回灌目的层选取依据。并以地下水达西定律和Dupuit理论为基础,建立极坐标系完整注水井稳定流数学模型,得出在稳定注水条件下,回灌量与注水层渗透系数、厚度、回灌压力、水位埋深以及回灌井直径正相关,与影响半径负相关,与回灌层埋深无关。提出了矿井水深层回灌水动力和溶质运移耦合仿真模型构建方法,并以矿井水回灌试验案例为分析对象,模拟得出矿井水回灌过程中含水层水压形成以注水井为中心的“高位水丘”,且注水压力越大,回灌量增加较为明显,模型分析结果与现场试验结果基本一致。溶质运移范围形成以注水井为中心的“圆柱状”弥散形态,特征离子浓度沿回灌井两侧变化剧烈,回灌层特征离子浓度被迅速稀释,随着时间的延伸,弥散稀释范围增加相对较小,说明矿井水回灌对深部高浓度含水层地下水水化学影响程度不大,研究成果可为西部煤矿区矿井水高效回灌处理提供科学依据。

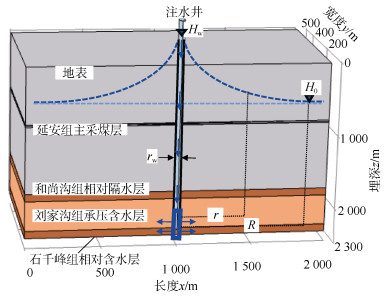

  • 图  矿井水深层回灌

    Fig. 1  Schematic diagram of deep recharge of mine water

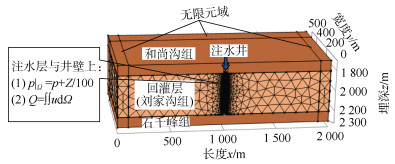

    图  矿井水深层回灌数值模型

    Fig. 2  Numerical model of deep recharge of mine water

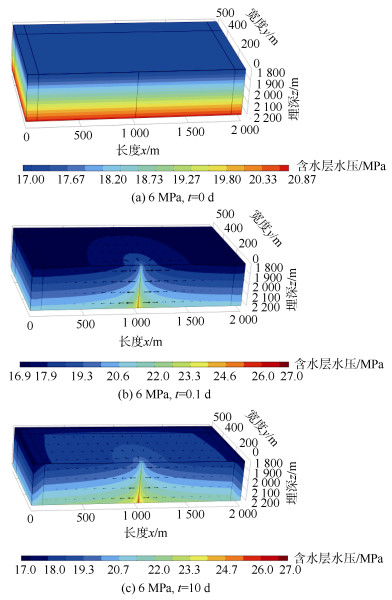

    图  矿井水深层回灌过程中地下水动力演化

    Fig. 3  Simulation map of groundwater dynamic evolution in the process of deep groundwater recharge

    图  不同回灌压力下回灌层稳定水压力分布

    Fig. 4  Distribution of stable water pressure in reinjection layer under different reinjection pressures

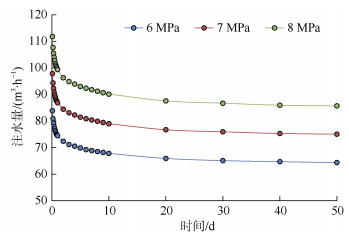

    图  不同回灌压力下回灌水量随时间变化

    Fig. 5  Variation of reinjection amount with time under different reinjection pressures

    图  矿井水回灌过程中特征离子(Cl-)运移范围

    Fig. 6  Migration range of characteristic ions(Cl-) in the process of mine water recharge

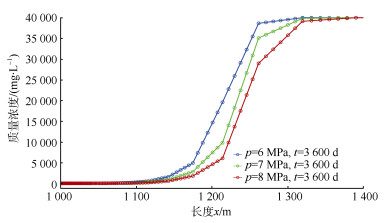

    图  不同回灌压力下特征离子(Cl-)运移范围

    Fig. 7  Migration range of characteristic ions(Cl-) under different reinjection pressures

    表  1  模型主要参数

    Table  1  Main parameters of the numerical model

    参数 数值
    注水井直径/mm 216
    注水井深度/m 496
    回灌层初始水位埋深/m 200
    回灌层渗透系数K/(m·d-1) 0.011 3
    回灌层弹性给水度S/d-1 5×10-8
    回灌层横向弥散度αL/m 0.5[27]
    回灌层纵向弥散度αT/m 5[27]
    矿井水Cl-质量浓度/(mg·L-1) 70
    回灌层Cl-初始质量浓度C0/(mg·L-1) 40 000
    井口回灌压力p/MPa 6、7、8
    下载: 导出CSV

    表  2  案例矿井回灌实际试验成果和回灌层渗透系数

    Table  2  Results of reinjection test and calculation of permeability coefficient in case mine

    井口压力/MPa 稳定注水量/(m3·h-1) 反演渗透系数/(m·d-1)
    7.0~8.5 98.0 0.011 07
    6.2 68.2 0.013 44
    6.7 71.8 0.015 18
    下载: 导出CSV
